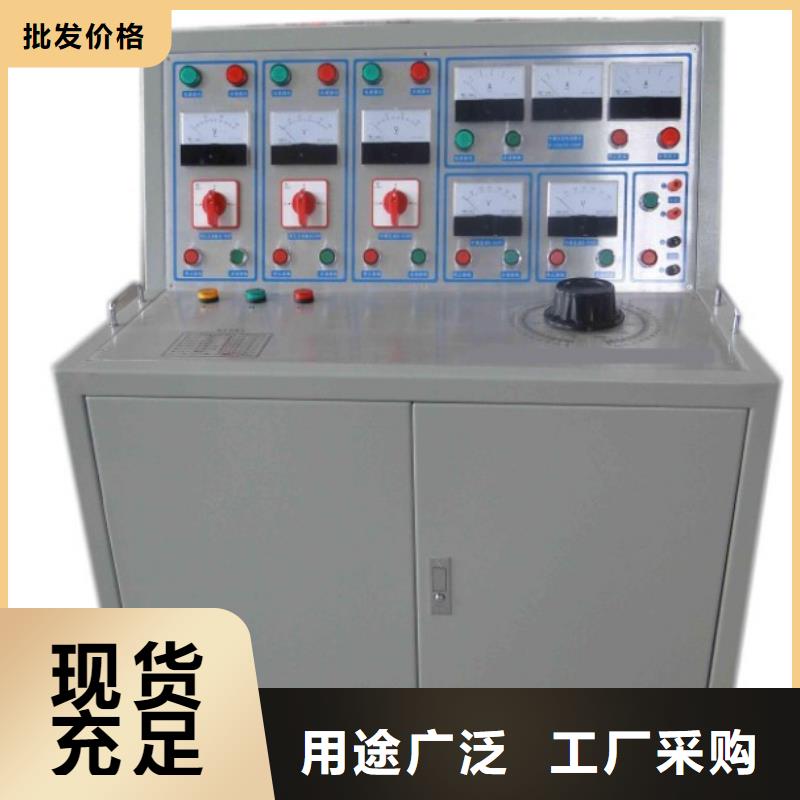

成都高低压开关柜通电试验台 在接入AC380V电源时，应先切断电源，待线接好后再合上电源，同时要注意，接线时，双手一定不能碰导线的金属部分，这样会造成触电。正确的做法是先切断总电源，保证导线不带电的情况下将导线与电源可靠的连接，连接完后人员均不要再碰导线，更不要接触没有绝缘的金属部分。3、根据开关柜不同的种类，将开关柜中的各合闸，分闸或者是各种需要电源的装置用导线与开关柜通电试验台相连，连接完后再合上总电源开关，同时合上相应的交流或直流或是电流输出开关，调节调压器手柄，输出电压就慢慢上升，达到需要后停止上升，开始对待出厂的开关柜做各种测试。具体这样描述，如果要产生三相交流250V，则按如下步骤进行：1)合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。2)如果要输出三相10A的电流，操作方法如下：3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。5、设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。6、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线说明书

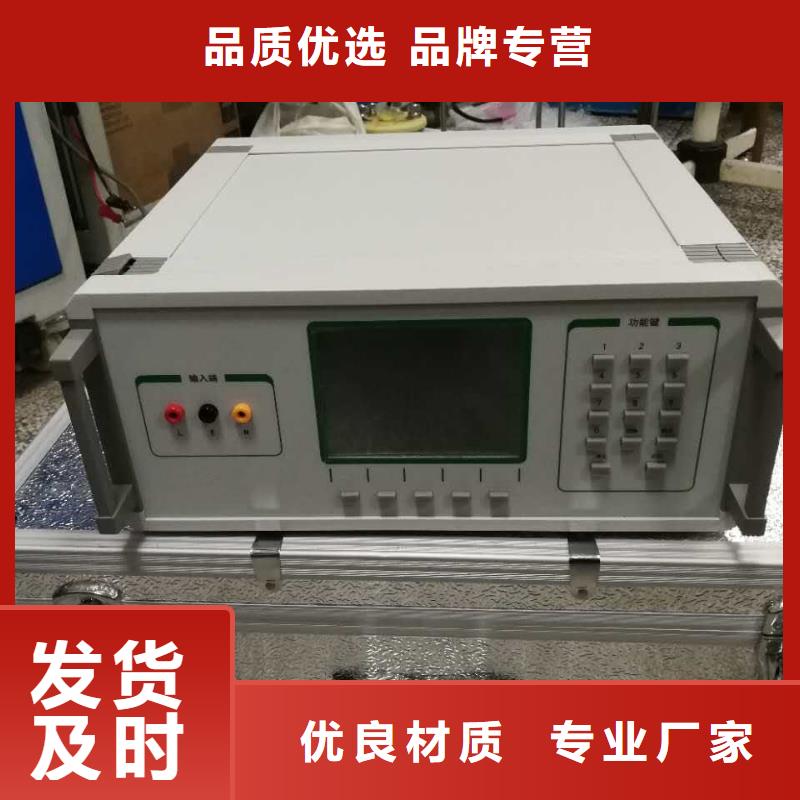

成都高低压开关柜通电试验台 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。（10）合闸电流选择开关：同跳闸电流按键。（11）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。（12）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。（13）相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。②手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。③跳A、跳B、跳C：分相进行模拟断路器的手动跳闸。④合A、合B、合C：分相进行模拟断路器的手动合闸。（14）指示灯：①电源指示灯(红色)模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯(绿色)模拟断路器上电后，运行指示灯亮。

<成都>天正华意电气设备有限公司

成都高低压开关柜通电试验台指示灯： ①电源指示灯 模拟断路器上电后，电源指示灯亮，说明系统电源正常 ②运行指示灯 模拟断路器上电后，运行指示灯亮。说明系统运行正常。 ③状态指示灯 该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯 模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 ⑤合闸指示灯 模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 2．操作方法 本装置 和继电保护测试装置配合使用。 （1）具体操作方法如下： ①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。 ②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。 ③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。 ④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。 ⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。 （2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。 双路使用说明 Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。

<成都>天正华意电气设备有限公司 高压断路器综合动作特性测试台2023实时更新(咨讯/新闻)

成都高低压开关柜通电试验台合闸和重合闸过程类似。 二．单路使用说明 1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。 （2）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。 （3）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。 （4）时间显示窗口：为液晶显示屏，显示跳合闸时间。 （5）跳闸电流选择开关： 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。 （6）合闸电流选择开关：同跳闸电流按键。 （7）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。 （8）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。 （9）相关功能键： ①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。 手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。

<成都>天正华意电气设备有限公司 高压断路器综合动作特性测试台2023实时更新(咨讯/新闻)

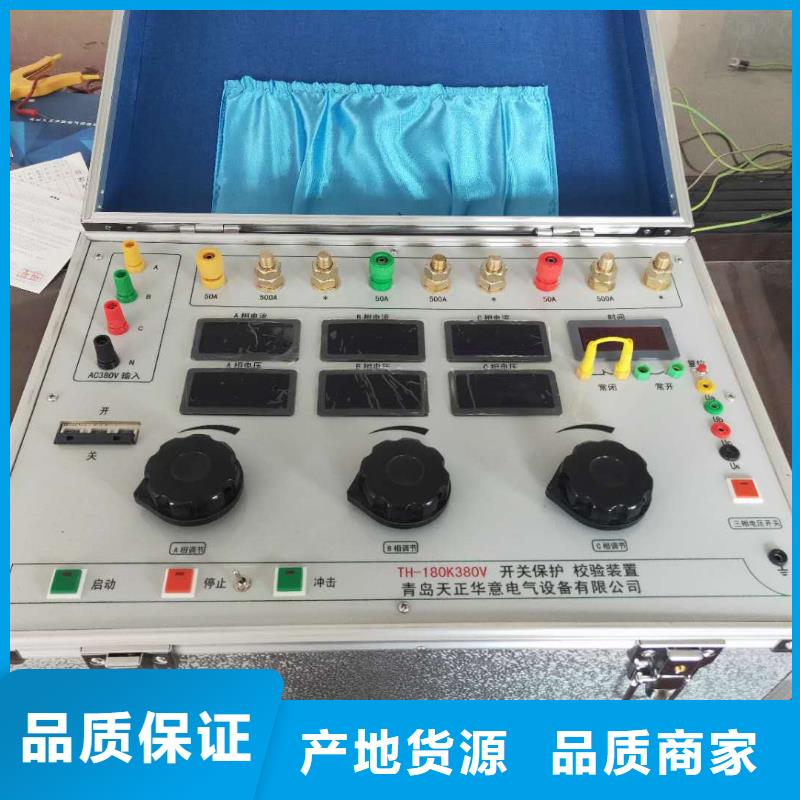

成都高低压开关柜通电试验台直流开关安秒特性测试仪一、概述 目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电设备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常引起上一级直流断路器的越级跳闸，从而引起其它馈电线路的断电事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患，电网公司对于新装和运行中的直流保护电器，规定了必须进行安秒特性测试，保证性能与设计相符，以确保直流回路级差配合的正确性。2005年发布的《直流电源系统运行规范》第十二条第八款规定“直流熔断器和空气断路器应采用质量合格的产品，其熔断体或定值应按有关规定分级配置和整定，并定期进行核对，防止因其不正确动作而扩大事故”；《直流电源系统技术监督规定》第二十七条中规定：“…自动空气断路器使用前应进行特性和动作电流抽查。…”；《直流电源系统事故措施》第十一条中规定：“…使用前宜进行安秒特性和动作电流抽检…”。

<成都>天正华意电气设备有限公司
高压断路器综合动作特性测试台2023实时更新(咨讯/新闻)

成都高低压开关柜通电试验台 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。（10）合闸电流选择开关：同跳闸电流按键。（11）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。（12）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。（13）相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。②手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。③跳A、跳B、跳C：分相进行模拟断路器的手动跳闸。④合A、合B、合C：分相进行模拟断路器的手动合闸。（14）指示灯：①电源指示灯(红色)模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯(绿色)模拟断路器上电后，运行指示灯亮。

成都高低压开关柜通电试验台请勿在易爆环境中操作。保持产品表面清洁和干燥。目 录一、系统概述、技术参数4三、面板示意图5四、使用说明5五、操作说明5六、注意事项6七、保养维修6八、运输与贮存6九、开箱及检查7十、其他7一、系统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 3. 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 4. 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。
