新余接地电阻测试仪简介一般规定使用本仪器以前，请先了解本机所使用和相关的标志，以策。本仪器所引用的规范为 Safety Class I 的规定(机体具有保护用的接地端子)。守则不允许无关人员以及未经训练合格人员进入测试站；操作人员必须持续不断进行培训；衣着规定操作人员不可穿着有金属装饰物的服装或配戴金属饰物、手表；医学规定本仪器不允许有心脏疾病或类似风险人员操作。测试程序规定?禁止对带电电路或设备作耐压测试；?如果仪器具有外部接地接点，应确认接地接点已被接妥。特别注意，不论被测物为具电极的绝缘材料、具有高压连接点或线的零件或是具有二孔或三孔的电源线的机具或设备，开机前必须确认已将高压回路线(Return/Sense-)接妥。?只有在测试时才插上高压测线，取用高压线(夹)必须握在绝缘部分––不能直接触摸高压输出端(夹)。必须确认操作人员均能够完全自主掌控本仪器的控制开关及遥控开关，遥控开关必须放置定位，不能任意放置。?青岛天正华意全系列安规测试仪的高压回线(Return/Sense-)并不直接接地。这种设计可量测到极微量的漏电电流，但是在做测试时，被测物必须与地线、大地完全绝缘。?如果被测物地线直接接地，可能会造成无法量测到电流或所量测到的电流不准确。 若有任何不清楚的地方，请与青岛天正华意的客服部联系。?在耐压测试进行中，不能碰触测试对象或任何与被测物有连接的对象。?或高压警告标识，该标识用于表明端子间有高压输出。?提示注意标识，该标识用于表明仪器操作中应特别注意的地方。?接地标识，该标识用于表明仪器的接地端子。1.2 测试规定?位置选择工作站的位置选定必须安排在一般人员非必经的开阔场所，使非工作人员远离工作站。必须将工作站与其它设施隔开，并且要特别标识“高压测试工作站”。在测试时必须标明“危险！测试执行中，非工作人员请勿靠近！”。?输入电源本系列测试仪采用单相220V±10％，50Hz±5％的工作电源，在开机前请确保输入电源电压的正确，否则会造成机器损坏和人员伤害。更换保险丝前，请选择正确的规格。必须将本测试仪的接地端子与大地可靠连接，以确保。工作站的电源必须有单独的开关，应安装于工作站的入口显眼处并给予特别标识，让所有的人都能辨别那是工作站

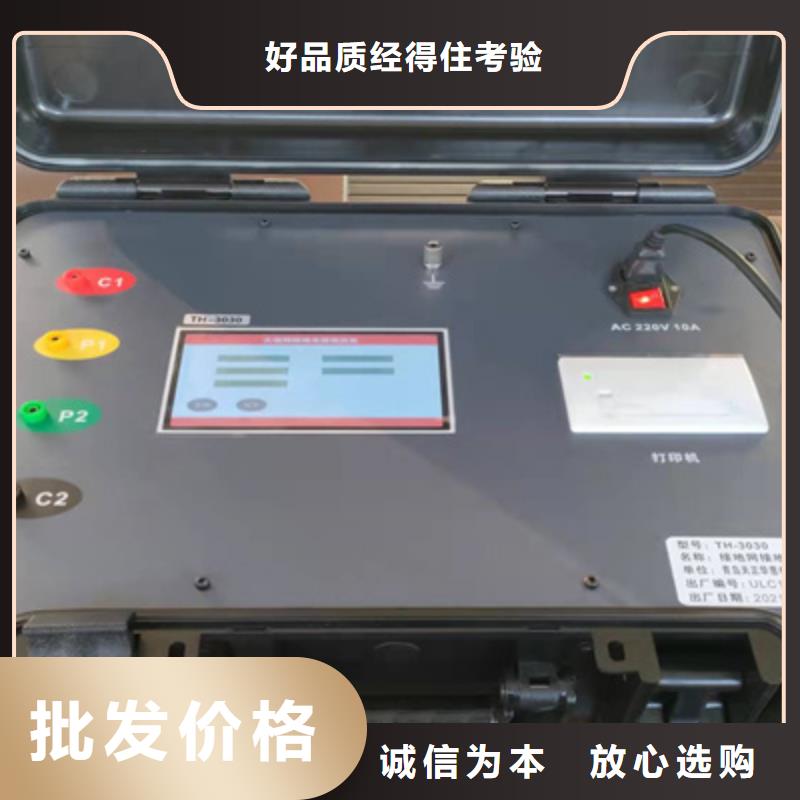

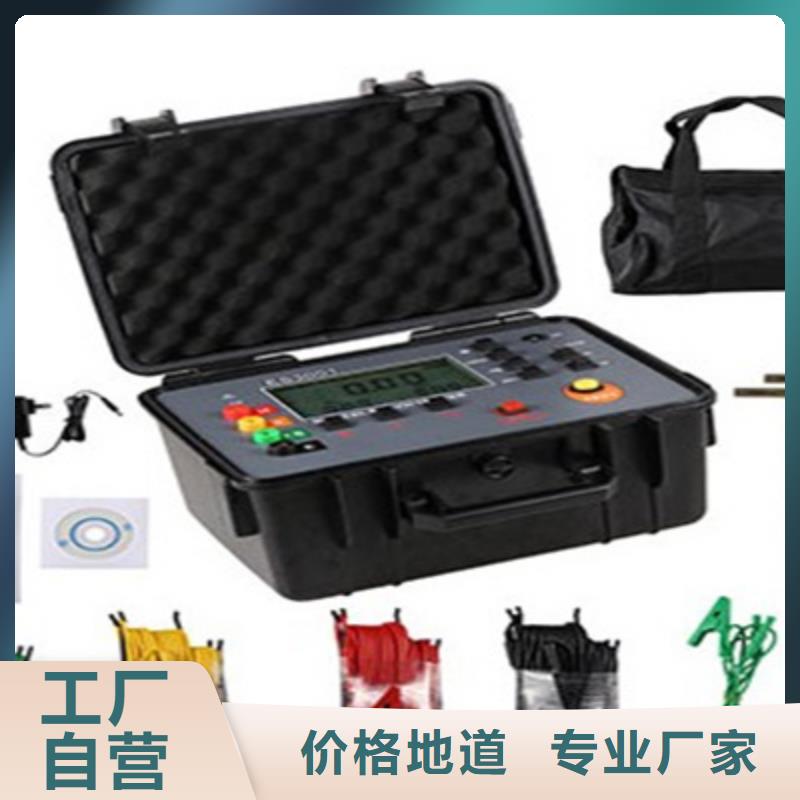

新余接地电阻测试仪说明：（1）仪器ABS工程塑料机箱，防摔、抗磨。（2）微型打印机：位于仪器面板之左侧。（3）仪器外壳接地：位于打印机上方。（4）仪器USB通讯接口：位于打印机上方，用于存储数据导出。（5）接线端子C1 —进行接地电阻测量时通过电流线连接到注入电流极。（6）接线端子P1—进行接地电阻测量时通过电压线连接到电位极。（7）接线端子P2 —进行接地电阻测量时接被测接地装置参考点。（8）接线端子C2 —进行接地电阻测量时接被测接地装置参考点。（9）充电插座：仪器右上方。（10）电源开关：仪器工作总开关。（11）按键：功能热键7个，对应与屏幕右侧菜单；数字键12个，位于面板右侧。（12）液晶显示器：液晶屏位于面板之中部。4.2仪器开机界面打开电源开关后，液晶屏显示“仪器产品名称及型号等信息”，可按显示屏右侧对应的功能热键进入相应操作，见图2。图2 开机界面[保存] —屏幕显示对比度信息的存储 [变深] —屏幕显示对比度变深[变浅] —屏幕显示对比度变浅 [升级] —仪器软件程序升级按键[优盘] —测量数据导入优盘等操作 [时间] —仪器时钟调整；[启动] —进入仪器测试菜单选项菜单

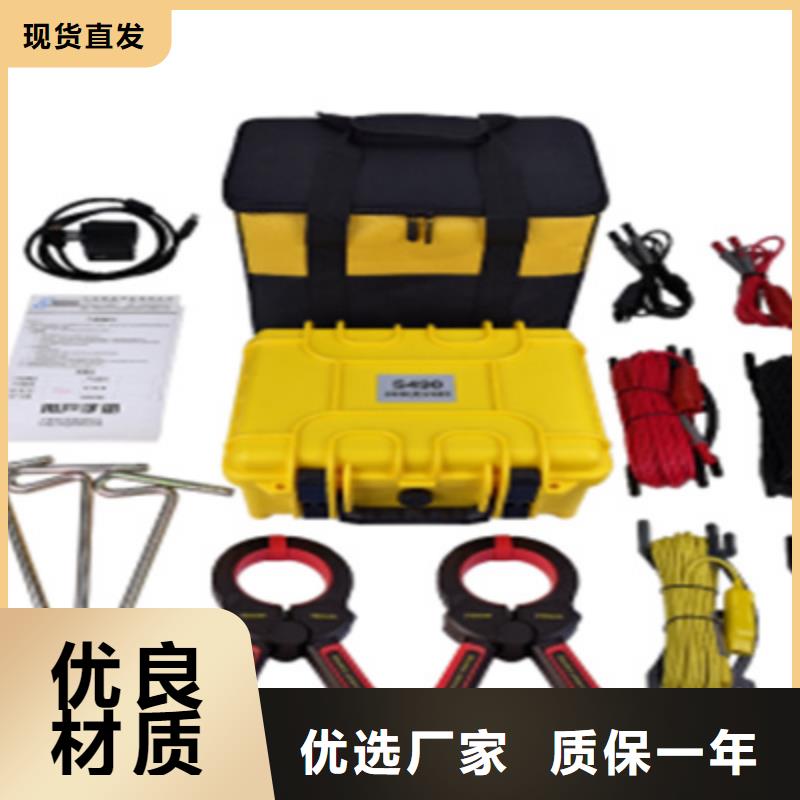

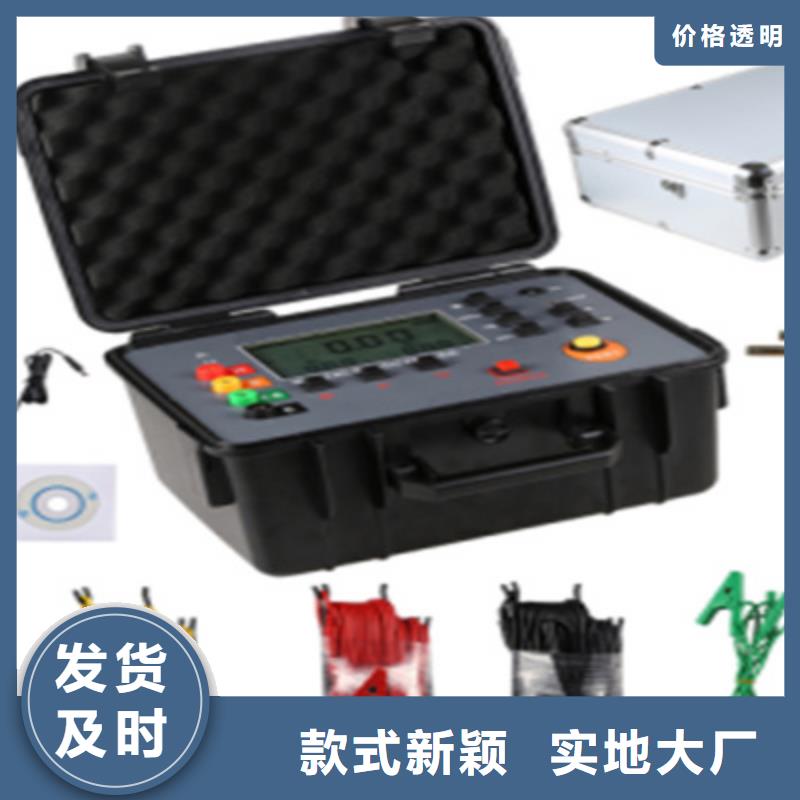

新余接地电阻测试仪 技术指标 使用条件环境温度：0℃～＋45℃相对湿度：≤85％RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差·允许辅助接地电阻RC（C1与C2之间）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1与P2之间）＜40KΩ 误差≤±5％·允许地电压（工频有效值）≤5V 误差≤±5％5、电源及功耗功率损耗≤2W直流：8×1.5V(AA，R6)电池交流：220V/50Hz6．体积与重量体积：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地电阻测量（如图一）· 沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。· 用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。· 开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。2、土壤电阻率测量（如图二）· 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R，则土壤电阻率按下式计算：Ф＝2πRL 其中Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。·测地电阻、土壤电阻率所用的探针一般用铝合金管或圆钢。

新余接地电阻测试仪 技术指标 使用条件环境温度：0℃～＋45℃相对湿度：≤85％RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差·允许辅助接地电阻RC（C1与C2之间）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1与P2之间）＜40KΩ 误差≤±5％·允许地电压（工频有效值）≤5V 误差≤±5％5、电源及功耗功率损耗≤2W直流：8×1.5V(AA，R6)电池交流：220V/50Hz6．体积与重量体积：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地电阻测量（如图一）· 沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。· 用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。· 开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。2、土壤电阻率测量（如图二）· 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R，则土壤电阻率按下式计算：Ф＝2πRL 其中Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。·测地电阻、土壤电阻率所用的探针一般用铝合金管或圆钢。

新余接地电阻测试仪 土壤电阻率测试界面在测试选择主菜单，按数字键2，即可进入“土壤电阻率自动测试”界面，见图5。图5 土壤电阻率测试界面通过显示屏幕右侧热键“上移”、“下移”、“设置”、“确定”等对土壤类别，电流极、电压极埋设深度和电位极间距离等信息进行设定，根据光标反黑指示位置按压“设置”键反黑后通过数字键或 “上移”“下移”选择对应参数，按“确定”键完成信息的设定；按“测试”键，仪器启动内置电源注入电流，同时根据自动测量出接地电阻值计算出土壤电阻率，测试结束自动关闭内部电源输出。4.6测试数据查询界面在测试选择主菜单，按数字键3，即可进入“测试数据查询”界面，如图6所示。图6 测试数据查询界面仪器测试数据的存储为测试后自动存储。在测试选项显示菜单中选择数字键（3）后，仪器显示所有存储的历史测试数据，根据所要查询的内容按显示屏对应的功能热键可进行上页、上条、下条、下页、删除、查看、退出等操作。按“查看”键后，进入存储数据查询显示页数据信息，按“打印”键，仪器打印出本组所有测试数据，按“下页”键翻看本组后续数据，按“退出”键返回上级菜单。

新余接地电阻测试仪 仪器用途本仪器适用于中小型变电站、风力发电系统的升压站、光伏电站、电铁牵引站、输电线路杆塔等接地装置的交接验收试验，已运行接地装置的性（例行）试验，与防雷有关的接地装置试验。仪器由于采用了独特的变频抗干扰技术，从而有效解决了接地网测试的关键技术难题测试时可选择接近于工频的异频试验电流（45Hz/45Hz或49Hz/51Hz）进行测试，并应用数字信号分析和滤波技术等，有效剔除了外界干扰信号（包括工频、谐波、高频、以及直流分量等成分），从而大大提高了接地网阻抗的测试精度。仪器内部自带大容量可充电锂电池组和逆变模块/DDS数字合成调频功率电源保证输出标准正弦波波形，将试验电源加在测量回路中，利用的数字滤波器对采样序列滤波、高频测量，去掉工频50Hz干扰信号以及工频谐波信号，使仪器实现高精度、准确可靠的测量测量结果由大屏幕液晶显示，自带微型打印机可打印测试结果。引用文件(1) GB/ 50150－2016《电气装置安装工程电气设备交接试验标准》(2) GB/T50065-2011交流电气装置的接地设计规范(3) GBT 50064-2014 交流电气装置的过电压保护和绝缘配合》(4) GB 50169-2006《电气装置安装工程接地装置施工及验收规范》(5) DL/T 887-2004 《杆塔工频接地电阻测量》(6) DL/T 475-2017《接地装置特性参数测量导则》

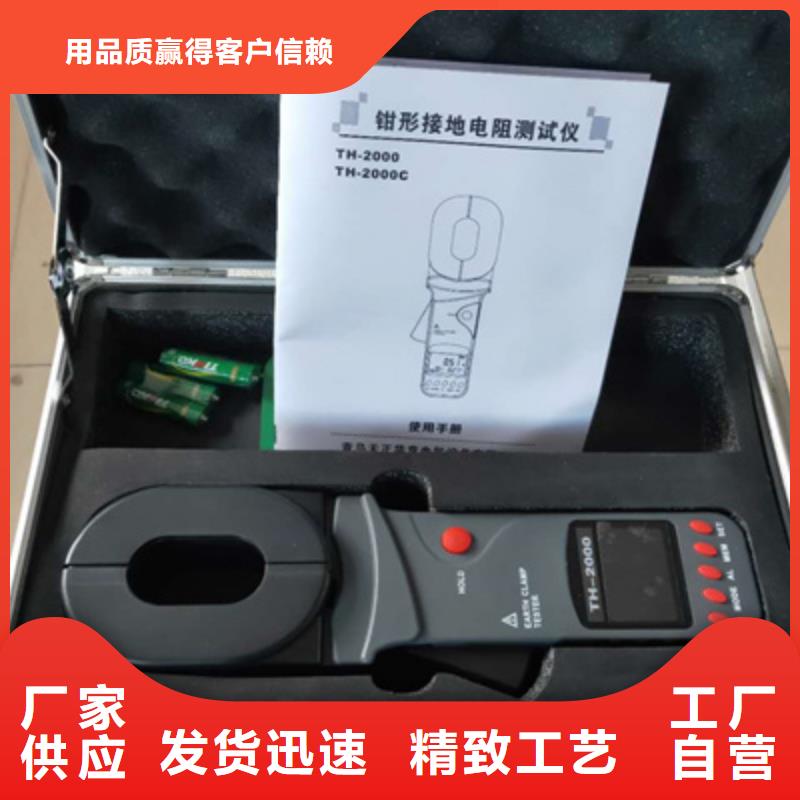

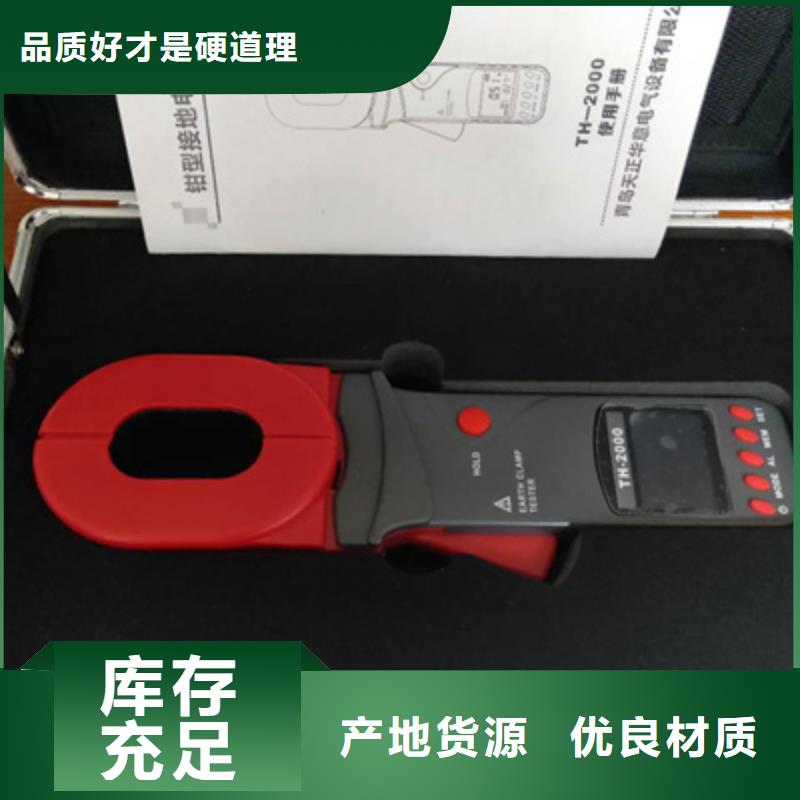

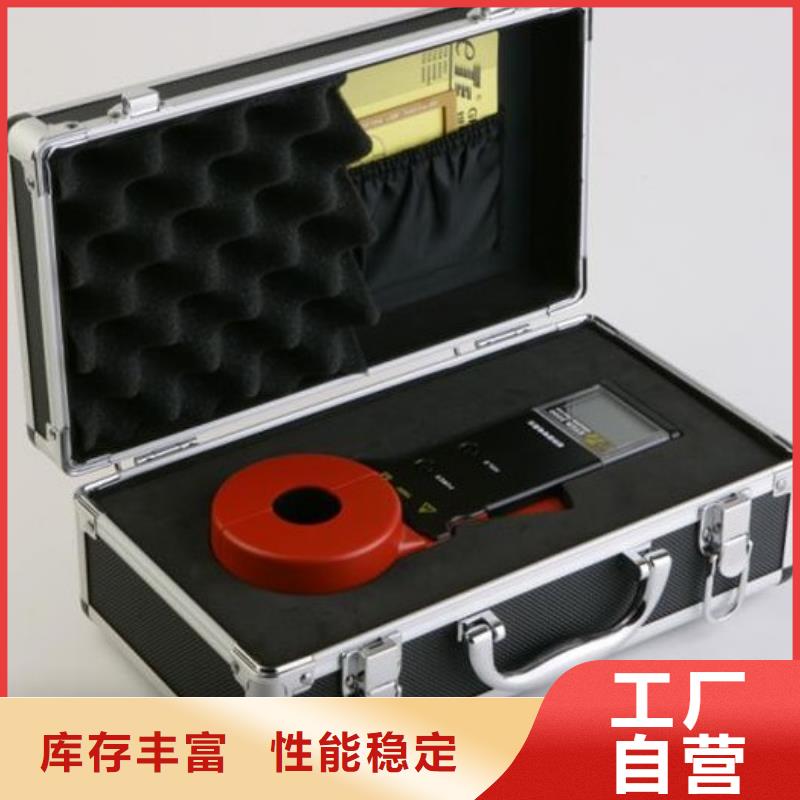

新余接地电阻测试仪 长钳头:65×32mm2. 圆钳头:Φ32mm 扳机：控制钳口张合4. HOLD键：锁定/解除显示/存储5. POWER键：开机/关机/退出/组合数据6. MEM键：数据查阅键/组合数据7. AL报警功能键：报警功能开启/关闭/报警临界值设定8. 电阻测量切换键Ω/右箭头键9. ＊电流测量切换键A/左箭头键1液晶显示屏注仅限于C型。液晶显示1．液晶显示屏⑴.报警符号 电池电压低符号存储数据已满符号 数据查阅符号⑸. 2位存储数据组编号数字 电流、电压单位符号 电阻单位符号 ⑻.杂讯信号 数据锁定符号.钳口张开符号 .直流DC符号 十进制小数点 ⒀.4位LCD数字显示 交流AC符号2．特殊符号说明⑴. 钳口张开符号，钳口张开时，该符号显示。此时，可能人为扣压扳机；或钳口已严重污染，不能再继续测量。Er”开机出错符号，可能开机时扣压扳机或钳口已张开。⑶. 电池电压低符号，当电池电压低于5.3V，此符号显示，此时不能保证测量的准确度，应更换电池。⑷. “OL Ω”符号，表示被测电阻超出了钳表的上量限。⑸. “L0.01Ω”符号，表示被测电阻超出了钳表的下量限。＊⑹. “OL A”符号，表示被测电流超出了钳表的上量限。⑺. 报警符号，当被测量值大于设定报警临界值时该符号闪烁显示，同时仪表发出间歇“嘟--嘟--嘟--”声。⑻. MEM存储数据已满符号，内存数据已满99组，不能再继续存储数据，MEM符号闪烁。⑼. MR查阅数据符号，在查阅数据时显示，同时显示所存数据的编号NOISE符号，当被测试接地回路有较大干扰电流时此符号闪烁显示，同时仪表发出“嘟--”提示声。此时不能保证测试的准确性。注：仅限于C型。3．显示示例⑴．钳口处于张开状态，不能测量开机出错指示Er(Error)被测回路电阻小于0.01Ω被测回路电阻为：5.1Ω⑸．被测回路电阻为：1Ω锁定当前测量值：2.1Ω自动存储为第08组数据⑹．查阅存储的第26组数据被测回路电阻为：0.028Ω＊报警功能启动，被测电流超过设定报警临界值电池电压低显示，此时不能保证测量的准确度被测量的电流为：8.40A锁定当前显示值作为第37组数据存储当前锁定值⑻．查阅所存第08组数据被测量的电阻为：30.0Ω此数据是在有很大干扰信号时测得

新余接地电阻测试仪在设定报警临界值状态下，需先按POWER键或按AL键3秒退出设定报警临界值状态，才能继续测量。在电阻测试模式下，按A键切换到电流测试模式。5．数据锁定/解除/存储在测试模式下，按HOLD键锁定当前显示值，显示HOLD符号，同时，将此锁定值作为一组数据依次自动编号并存储，再按HOLD键取消锁定，HOLD符号消失，可继续测量。循环操作，能存储99组数据。若存储已满，闪烁显示MEM符号。如图9，锁定被测电阻0.016Ω，同时作为第01组数据存储。如图10，锁定被测电流278mA，同时作为第99组数据存储，此时内存已满，MEM符号闪烁显示。在数据查阅模式下，按MEM键退出数据查阅，才能进行数据锁定、存储操作。在报警临界值设定状态下，需先按POWER键或按AL键3秒退出报警临界值设定状态，才能进行数据锁定、存储操作。关机后再开机，不会丢失所存数据。6．数据查阅按MEM键进入查阅存储数据模式，且默认显示所存的第01组数据，见图11。再按向右箭头键，向上翻阅所存数据，按向左箭头键，向下翻阅所存数据。若无存储数据，显示见图12。在报警临界值设定状态下，需先按POWER键或按AL键3秒退出报警临界值设定状态，再按MEM键进入查阅存储数据模式。
